Tủ điện hạ thế thường được chia thành 03 nhóm chính: Nhóm tủ điện phân phối, Nhóm tủ điều khiển, Nhóm tủ điện động lực. Công ty DNC Việt Nam giới thiệu tới quý khách hàng bài viết tìm hiểu về tủ điện phân phối.
Nguồn điện từ các nhà máy phát điện phân bố đến các vùng tiêu thụ điện như: thành phố, các khu công nghiệp… trên các đường dây cao thế hay trung thế, nhưng để sử dụng được thì phải qua các trạm hạ thế để biến thành nguồn chuẩn (1 pha 220VAC, 3 pha 380VAC, tần số 50Hz). Đặt ngay sau các trạm hạ thế là các tủ điện phân phối hạ thế có chức năng chính là đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải. Trong dân dụng cũng như trong công nghiệp đều sử dụng nguồn điện chuẩn sau các trạm hạ thế này, các tủ điện lắp sau trạm đều gọi là Tủ điện hạ thế.
Tủ điện hạ thế thường được chia thành 03 nhóm chính: Nhóm tủ điện phân phối, Nhóm tủ điều khiển, Nhóm tủ điện động lực
Phần 1. Tìm hiểu về nhóm tủ điện phân phối
Tủ điện phân phối tổng sử dụng trong các mạng điện hạ thế và là yếu tố quan trong nhất trong mạng phân phối điện.
Tủ điện phân phối hạ thế được thiết kế và sản xuất theo quy trình quản lý chất lượng chặt chẽ, có độ ổn định cao, an toàn khi vận hành và đã được ứng dụng rộng rãi trong các trạm phát điện, trạm phân phối điện của các công ty điện lực, khu công nghiệp, khu dân cư và các nhà máy…
Ưu điểm tủ điện phân phối hạ thế:
Tủ thiết kế gọn nhẹ, đơn giản: các thiết bị đo đếm được thiết kế ở ngăn riêng biệt có tác dụng chống tổn thất và giúp cho người vận hành dễ quan sát.
Kết cấu tủ đảm bảo độ an toàn cao: Vỏ tủ được làm từ tôn dày 2mm, đảm bảo vững chắc, các thiết bị đóng cắt như áptômát được bố trí hợp lý và được bảo vệ bằng một cánh phía trong của tủ.
Công tác kiểm tra, bảo dưỡng tủ đơn giản: Tủ được chế tạo và đã đạt được cấp bảo vệ IP4X ngăn chặn sự xâm nhập của bụi và côn trùng
Phân loại tủ hạ thế
– Tủ điện phân phối tổng MSB
– Tủ điện phân phối DB
– Tủ ATS
– Tủ bù công suất cosφ
– Tủ hòa đồng bộ
1. Tủ điện phân phối tổng MSB

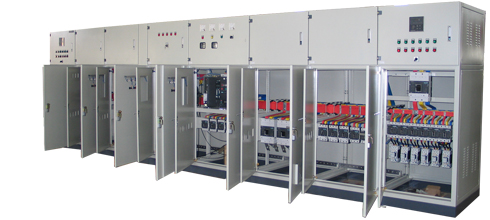

Tủ điện phân phối tổng MSB
Tủ điện phân phối MSB (Main Distribution Switchboard) là loại tủ điện được lắp đặt ngay sau các trạm hạ thế (từ 15kV xuống 380VAC), chức năng chính của tủ MSB là đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải. Dòng điện định mức có thể đến 6300A. Tủ được thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế với chức năng riêng biệt như: ngăn chứa ACB/MCCB tổng, ngăn chứa các MCCB/MCB ngõ ra tải, ngăn chứa tụ bù, ngăn chứa khối chuyển nguồn ATS, giám sát từ xa thông qua GPRS…. Tủ MSB được thiết kế và lắp ráp theo tiêu chuẩn IEC60439-1.
2. Tủ điện phân phối DB

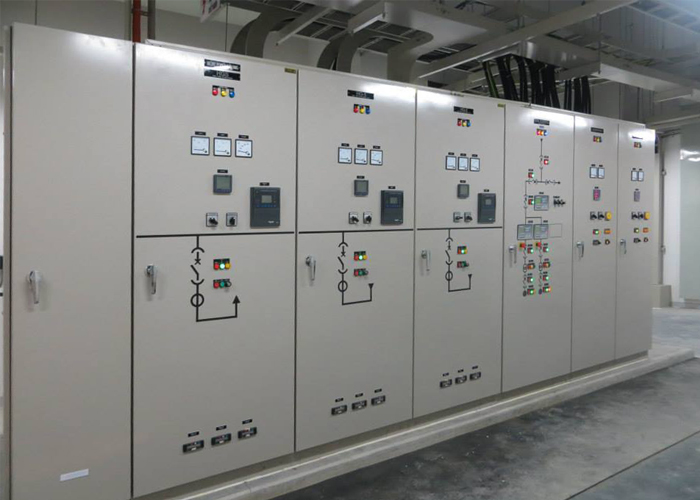

Tủ phân phối DB
Tủ điện phân phối DB (Distribution Board) là tủ phân phối được sử dụng trong các mạng điện hạ thế. Vị trí của tủ DB thường là sau các tủ phân phối tổng (MSB) tại các nút. Dòng điện định mức có thể đến 1000A, cung cấp điện cho 1 nhóm thiết bị hoặc thiết bị đầu cuối (máy bơm, động cơ, máy móc...). Nó là loại tủ điện nhỏ nhất, nó đặt gần các phụ tải, bên trong tủ chỉ bao gồm MCB/RCCB, đèn báo pha, cầu chì. Một số tủ đặc biệt có gắn đồng hồ kWh, Amper kế, Volt kế, bảo vệ mất pha, tụ bù...

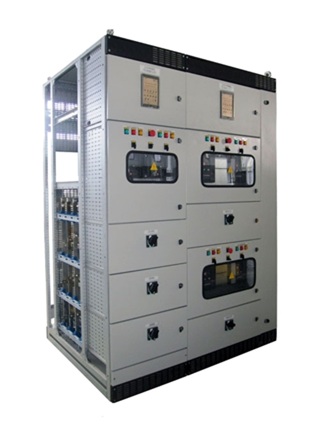

3. Tủ điện ATS
Chức năng chính của Tủ điện ATS (Automatic Transfer Switches) là chuyển tải sang sử dụng nguồn điện dự phòng như máy phát điện khi mất nguồn chính điện lưới hay bị sự cố như: mất pha, mất trung tính, quá áp, thấp áp,…Tủ điện ATS sẽ tự động chuyển sang nguồn dự phòng cho tới khi nguồn chính phục hồi, Tủ điện ATS sẽ tự động chuyển nguồn trở lại. Thời gian chuyển đổi của Tủ điện ATS nguồn dự phòng có thể đặt được trong khoảng 5 ÷ 10s, khi điện lưới phục hồi,Tủ điện ATS chờ một khoảng thời gian 10 ÷ 30s để xác định sự ổn định của nguồn điện lưới. Tủ điện ATS có 2 chế độ vận hành: tự động và bằng tay. Mặt trước Tủ điện ATS có nút nhấn, công tắc chọn chế độ, đèn báo tương ứng để người vận hành điều chỉnh phù hợp chế độ hoạt động.

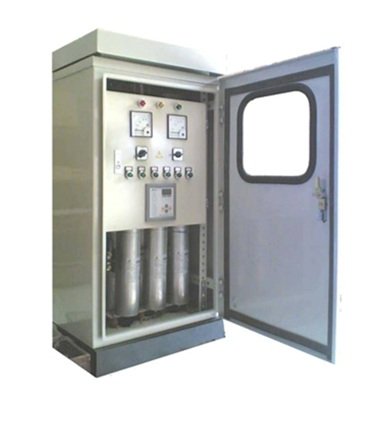

4. Tủ bù công suất cos
Tủ tụ bù công suất cos phi APFC (Automatic Power Factor Controllers) hay gọi tắt là tủ tụ bù hạ thế - là tủ dùng để bù công suất phản kháng lên thanh cái hệ thống nguồn hạ thế. Nó dùng để bù lại lượng công suất phản kháng tiêu
